Проектирование систем газового пожаротушения на модулях «Заря»: полное руководство для инженера от расчёта до сдачи объекта

Почему проектирование модулей «Заря» требует особого подхода?

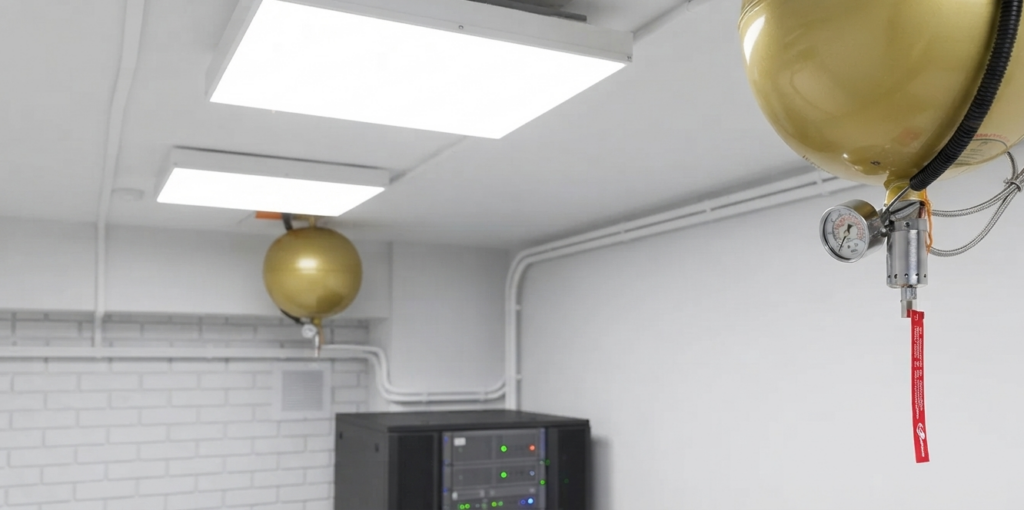

Модули газового пожаротушения серии «Заря» производства ООО «ИСП» — один из наиболее распространённых инструментов защиты серверных комнат, электрощитовых и центров обработки данных (ЦОД) на российском рынке. Доступная цена, автономность и простота монтажа сделали их выбором по умолчанию для сотен проектных организаций. Но именно эта кажущаяся простота — главная ловушка.

Большинство переделок проектов АУПТ случается не на сложных объектах, а из-за типовых ошибок: недооценки негерметичности, слепого доверия таблицам производителя и игнорирования нормативных «серых зон». Итог — система, которая на бумаге соответствует нормам, а при приёмо-сдаточных испытаниях не работает. Переделка в лучшем случае съедает маржу подрядчика, в худшем — срывает сдачу объекта.

Эта статья — практическое руководство с расчётами, нормативными требованиями и разбором реальных ошибок, которые позволят закрыть объект с первого раза.

Линейка модулей «Заря»: как выбрать правильный инструмент для задачи?

Подвесные модули МГП «Заря» (3, 10, 22,5): для каких объектов они созданы?

Подвесные модули выпускаются в трёх типоразмерах. Каждый доступен в нескольких исполнениях: стандартное (с распылителем), с электромагнитным клапаном для дистанционного и автоматического пуска, а также с рукавом высокого давления (РВД) для направленного тушения локальных зон.

Практическое правило: исполнение с РВД незаменимо для защиты фальшпола или подпотолочного пространства. Но это не замена объёмному тушению — насадок РВД создаёт направленную струю, а не облако газа на весь защищаемый объём. Для защиты помещения целиком используйте стандартное исполнение. Путаница между этими двумя исполнениями — одна из частых причин неработоспособности системы.

Запорно-пусковое устройство (ЗПУ) с термоколбой обеспечивает полностью автономную работу без внешнего питания. Термоколба срабатывает при 68°C или 93°C в зависимости от модификации — это принципиально при выборе места установки.

Напольные модули «Император»: когда подвесных решений недостаточно?

«Император» — напольная установка с рабочим давлением 6,5 МПа. Модули объединяются в батареи, что позволяет масштабировать систему под конкретный защищаемый объём. Неочевидное преимущество: высокое давление позволяет прокладывать длинные и технически сложные трубопроводы. Если геометрия помещения нестандартная — подвесные модули физически не смогут обеспечить равномерное распределение ГОТВ. «Император» с грамотной трубопроводной разводкой в таких случаях предпочтительнее. Срок между плановыми освидетельствованиями у напольных модулей увеличен — это снижает операционные затраты на протяжении всего жизненного цикла.

Фундамент проекта: гидравлический расчёт и выбор ГОТВ

Три кита ГОТВ: Хладон-125, Хладон-227еа, ФК-5-1-12 — что скрывается за химическими формулами?

Чек-лист выбора: объект без персонала, бюджет ограничен — Хладон-125. Есть риск нахождения людей — Хладон-227еа. Критически важный объект с горизонтом планирования 15+ лет — ФК-5-1-12: его не затронет ужесточение норм Монреальского протокола в отношении хладонов с высоким GWP.

Расчёт массы ГОТВ по СП 485.1311500.2020: пошаговый алгоритм с примером

Расчёт ведётся по формуле: M = V × ρ × C₀ / (1 − C₀) × Kн, где V — защищаемый объём (м³), ρ — плотность паров ГОТВ при нормальных условиях (кг/м³), C₀ — нормативная огнетушащая концентрация, Kн — коэффициент негерметичности.

Сквозной пример: серверная 30 м³, высота потолков 3 м, ГОТВ — Хладон-227еа. При идеальной герметичности расчётная масса составит около 7,0 кг. Один модуль ЗАРЯ-22 с зарядкой 9 кг закрывает задачу с запасом — именно такой вывод делает большинство проектировщиков. И именно здесь совершается главная ошибка.

Реальный объект: дверной проём без доводчика (щель 10 мм по периметру), два кабельных ввода без огнезащитной пены, технологическое отверстие для кондиционера. Суммарная площадь постоянно действующей негерметичности легко достигает 0,03 м². Корректный коэффициент Kн = 1,4 меняет расчётную массу с 7,0 кг до 9,8 кг. Один модуль не обеспечивает нужную концентрацию — нужны два. Вместо одного модуля за 35 000 ₽ проект требует двух за 70 000 ₽ плюс переработка крепёжной схемы.

Негерметичность помещения — главный враг проектировщика

Параметр постоянно действующей негерметичности невозможно взять из таблицы — его можно только измерить или принять с достаточным запасом. До начала расчёта требуйте от заказчика теста на герметичность (Door Fan Test по ГОСТ Р 53281-2009). Если тест невозможен — закладывайте Kн не 1,1, а 1,3–1,5. Обязательно фиксируйте в проекте требования по герметизации: уплотнение дверей, доводчики, заделка кабельных вводов. Без этого требования расчёт теряет смысл — даже правильная масса ГОТВ не удержит концентрацию в реальном помещении.

Нормативная база: как не нарушить закон и пройти экспертизу?

СП 485.1311500.2020 и СП 484.1311500.2020: что должен знать проектировщик?

СП 485.1311500.2020 регулирует сами установки газового пожаротушения: расчёт массы ГОТВ, размещение насадков, время выпуска газа (не более 10 секунд), виды пуска. СП 484.1311500.2020 определяет требования к системе пожарной автоматики в целом, включая взаимодействие АУПТ с АПС и прибором приёмно-контрольным (ППК). Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» устанавливает общие требования — при противоречиях с СП приоритет у закона.

«Серая зона», которую эксперты проверяют в первую очередь: СП требует дистанционного пуска. Но модуль «Заря» в базовой комплектации — полностью автономное устройство с термоколбой. Как только добавляется дистанционный пуск, модуль перестаёт быть автономным и попадает под требования к АУПТ с централизованным управлением: шлейфы, прибор управления, резервное питание. Объясните это заказчику на старте. Перепроектирование кабельной схемы после монтажа — потеря нескольких недель и реальных денег.

Частые ошибки при проектировании на модулях «Заря» и как их избежать

Ошибка №1: Неправильное размещение модуля

СП 485.1311500.2020 регламентирует высоту установки и расстояние от перекрытия. Но есть нюанс, который в нормах не прописан: не устанавливайте модуль с термоколбой над стойкой с наиболее тепловыделяющим оборудованием. Восходящий поток горячего воздуха от перегруженного сервера способен создать локальную зону с температурой, близкой к порогу срабатывания термоколбы — и вызвать ложную сработку без пожара. Оптимальное место определяется с учётом схемы вентиляции, расположения горячих и холодных коридоров. Этот анализ должен быть отражён в пояснительной записке.

Ошибка №2: Игнорирование системы вентиляции

Это системная ошибка примерно каждого третьего типового проекта. Работающая вентиляция высасывает ГОТВ из помещения за 20–30 секунд. Нормативно требуемое время удержания концентрации — 10 минут. Результат — пожар продолжается.

Проект должен включать раздел по автоматизации с жёстким алгоритмом: сигнал «Пожар» → отключение вентиляционных агрегатов → закрытие противопожарных клапанов → выдержка времени 30 секунд (эвакуация по СОУЭ) → пуск ГОТВ. Без этого алгоритма, реализованного через прибор управления, система пожаротушения не выполняет свою функцию независимо от правильности расчёта массы.

Ошибка №3: Экономия на пусконаладке

Формальная пусконаладка — «прозвонили» цепи, подписали акт — это не проверка работоспособности системы. Требуйте комплексных испытаний с имитацией сработки: автоматический пуск по двойному сигналу от извещателей, подтверждение отключения вентиляции и закрытия клапанов, контроль задержки времени, проверка дистанционного пуска с поста охраны. Все результаты фиксируются в протоколе испытаний и акте комплексной проверки — это обязательные документы для сдачи объекта надзорным органам.

FAQ: отвечаем на неудобные вопросы

Что произойдёт, если модуль сработает, а люди не успели эвакуироваться?
Хладон-125 при концентрации выше 7,5% опасен для жизни. Хладон-227еа при нормативной концентрации находится ниже NOAEL — кратковременное пребывание допустимо. ФК-5-1-12 наиболее безопасен. Вне зависимости от ГОТВ проект обязан включать СОУЭ с задержкой пуска не менее 30 секунд — это требование СП 484.1311500.2020.

Можно ли перезарядить модуль «Заря» самостоятельно?
Нет. Перезарядка — лицензируемый вид деятельности. Самостоятельная перезарядка аннулирует все сертификаты на оборудование и юридически лишает систему статуса сертифицированной АУПТ.

Как часто нужно проводить техническое обслуживание?
Ежеквартально — визуальный осмотр (целостность корпуса, пломбы, манометр). Ежегодно — проверка электрических цепей и работоспособности прибора управления. Раз в 5 лет — плановое освидетельствование подвесных модулей с перезарядкой при необходимости. Отсутствие журнала ТО — основание для предписания МЧС при плановой проверке.

Нужен ли клапан сброса избыточного давления (ПРК)?
Не всегда. Клапан ПРК обязателен, если расчётное избыточное давление при сработке превышает допустимое для ограждающих конструкций (обычно 100 Па). Для стандартной серверной объёмом 30 м³ с Хладоном-227еа этот порог, как правило, не превышается. Для малых помещений или при высоком давлении выпуска расчёт избыточного давления обязателен по СП 485.1311500.2020 — и тогда клапан становится необходимостью.

Как подключить модуль «Заря» к стороннему ППКП (Bolid, Rubezh)?
Электромагнит ЗПУ работает по принципу «нормально удерживающий»: 24 В удерживает механизм, снятие питания — срабатывание. Подключение к С2000-АСПТ (Bolid) или Р-02 (Rubezh) осуществляется через выделенный выход управления модулем. Прибор должен обеспечивать контроль цепи электромагнита. Уточняйте схему подключения в документации конкретного ППКП — полярность и логика управления у разных производителей различаются.

Что учесть при расчёте TCO системы на «Зарях» за 10 лет?
Первоначальные затраты (модуль + монтаж + пусконаладка) — около 65 000 ₽ для ЗАРЯ-22 с Хладоном-227еа. Два плановых освидетельствования с перезарядкой добавят 28 000–35 000 ₽. Итого TCO за 10 лет — около 100 000 ₽ на один модуль. При переходе на ФК-5-1-12 первоначальные затраты выше на 30–40%, но стоимость плановых работ сопоставима. Выбор ГОТВ — это финансовое решение на 15–20 лет.

Заключение: проектирование — это ответственность, а не формальность

Модули «Заря» закладывают в проекты на поздних стадиях именно потому, что они выглядят как простое решение. На практике каждая такая «простая» система требует полноценного инженерного расчёта с учётом реальной негерметичности, правильного выбора ГОТВ и корректной интеграции с вентиляцией.

Переделка проекта АУПТ после начала монтажа — это не только финансовые потери, но и сдвиг сроков, претензии заказчика и репутационный ущерб. Грамотный проект, выполненный с соблюдением требований СП 485.1311500.2020, СП 484.1311500.2020 и 123-ФЗ, — это не только соответствие нормам на бумаге, но и система, которая реально сработает в нужный момент. Используйте это руководство как чек-лист на каждом объекте.
