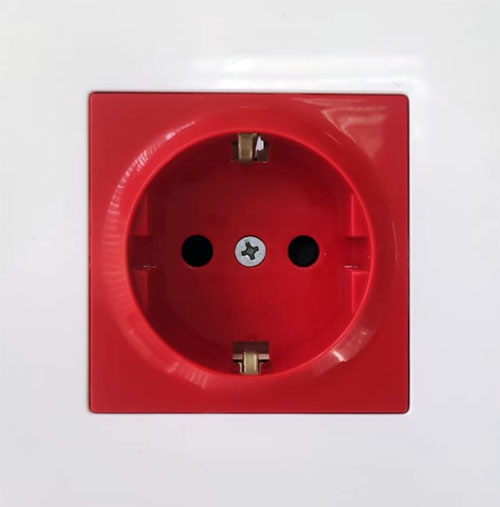

Механизм розетки с боковым заземляющим контактом С11Р4-029*

Механизм розетки предназначен для подключения бытовых и других аналогичных электрических приборов. Имеет боковой заземляющий контакт, который служит для снижения опасности короткого замыкания поражения электрическим током, а так же защиту от проникновения в контактные отверстия для вилки. Совместим для проводов и кабелей с токопроводящими жилами из меди или алюминиевого сплава 8 серии.

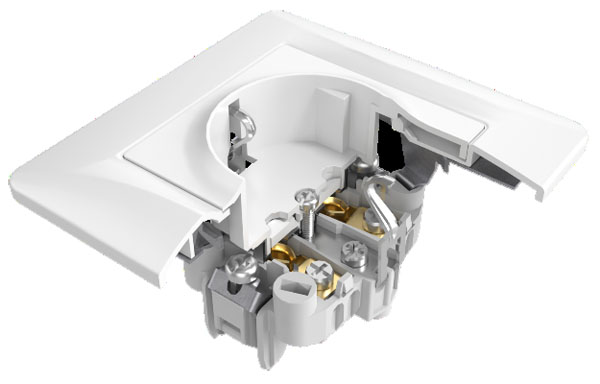

Устанавливается в монтажные коробки или специальные монтажные полости при скрытой проводке электрических сетей. Розетка позволяет производить монтаж, как при помощи распорных лапок, так и на резьбовые элементы в монтажной коробке. Крепёжный фланец и распорные лапки изготовлены из оцинкованной стали. Материал модуля (корпуса) розетки – стеклонаполоненный негорючий пластик. Материал накладки – поликарбонат.

В розетке используются винтовые зажимы с резьбой М3,5. Для предотвращения выкручивания винта из гайки при монтаже или транспортировке, нижняя часть его резьбы заминается. Контактные зажимы изготовлены из биметалла (сталь покрытая латунью). Боковой заземляющий контакт из биметалла (сталь с одной стороны покрыта латунью с другой нейзильбером).

Последние три цифры обозначают цвет изделия. «ХХ» в обозначении представляют собой цифры от 01 до 50 соответствующие цвету внешних элементов. (001-белый, 003 — бежевый, 004 — серебро, 010 — графит, 027 — шампань, 028 — жемчуг).

Сокращения: боковой заземляющий контакт – БЗК; защита от проникновения – ЗП.
