Кабель 3х2,5

* — отсутствие буквы А означает, что токопроводящая жила — медная
В — изоляция из ПВХ пластиката
В — оболочка из поливинилхлоридного пластиката
Г — отсутствие защитного покрова
3 — трёхжильный
25 — площадь поперечного сечения силовой жилы (мм2).
ВВГ-ХЛ 3х25 — холодостойкое исполнение (температура эксплуатации до -60 °С)
ВВГ-Т 3х25 — тропическое исполнение (стойкость к воздействию плесневых грибов)
N — нулевая жила
Pe — жила заземления
ож — однопроволочная жила
ок — однопроволочная круглая жила
мж,мп,мн — многопроволочная жила
мк — многопроволочная круглая жила
мс — многопроволочная секторная жила

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Расцветка жил возможна в 2-х вариантах
Цвет жил: Серый* или Белый* Коричневый или Красный Черный
Цвет жил: Серый* или Белый* Коричневый или Красный Зеленый-Желтый
(* — или натуральный)
(** — по согласованию с заказчиком)

Многопроволочная
Однопроволочная

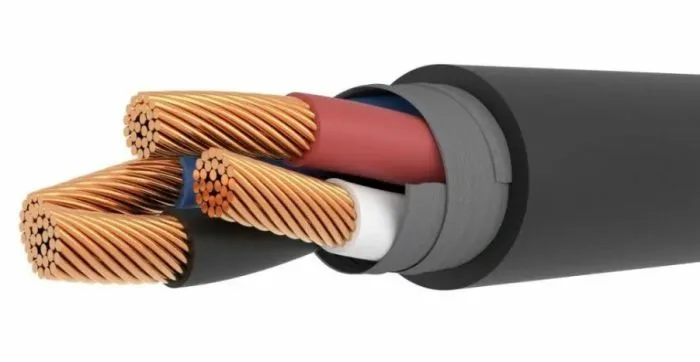

1. Три медных токопроводящих жилы с площадью поперечного сечения 25 мм2
Минимальное число проволок (круглая) жила 6шт
Диаметр жилы (макс.) 6,5мм
Электрическое сопротивление 1 км жилы при температуре 20 °С 0,727Ом
Масса меди в 1 метре жилы 0,216кг
2. Изоляция из поливинилхлоридного пластиката (ПВХ)
Номинальная толщина изоляции 1,2мм
Минимальная толщина изоляции 0,98мм
Сопротивление изоляции 5,6МОм
3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
Номинальная толщина внутренней оболочки 1мм
Минимальная толщина внутренней оболочки 0,5мм
5. Оболочка из ПВХ пластиката
Толщина наружной оболочки 1,7мм
Минимальная толщина наружной оболочки 1,345мм

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

Теоретический вес 1 километра ВВГ 3х25: 912,00 килограмм
Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля ВВГ 3х25 с барабаном воспользуйтесь нашим калькулятором веса.
Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм2 включительно сматывать в бухты.
Масса бухты не должна превышать 50 килограмм.

№ Барабана        8        8а        8б        10        12        12а        14        16а        17        18        20        22
Длина (м)        100        150        200        400        650        950        1300        2150        2200        2450        3950        —

Наружный диаметр кабеля ВВГ 3х25: 20,0 миллиметров
Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.
Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.

Номинальное переменное напряжение 0.66/1 кВ
Номинальная частота 50 Гц
Индуктивное сопротивление 0,0662 Ом/км
Активное сопротивление 0,74 Ом/км
Токовая нагрузка ВВГ 3х25
Длительно-допустимые токовые нагрузки
В нормальном режиме работы при 100% коэффициенте нагрузки
в воздухе 112 Ампер
на земле 133 Ампер
В режиме перегрузки
в воздухе 126 Ампер
на земле 154 Ампер
Мощность ВВГ 3х25
Максимальная мощность при прокладке:
В воздухе, напряжение 220В 24,00 кВт
В земле, напряжение 220В 29,00 кВт
В воздухе, напряжение 380В 73,00 кВт
В земле, напряжение 380В 87,00 кВт
Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:
— переменный ток
— температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C
— глубина прокладки кабелей в земле 0,7 м
— удельное термическое сопротивление грунта 1,2 км/Вт.
Ток короткого замыкания ВВГ 3х25
Допустимый ток односекундного короткого замыкания ВВГ 3х25: 2,78 кА (килоампер)
При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/?r, r – продолжительность короткого замыкания в секундах.
Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.
